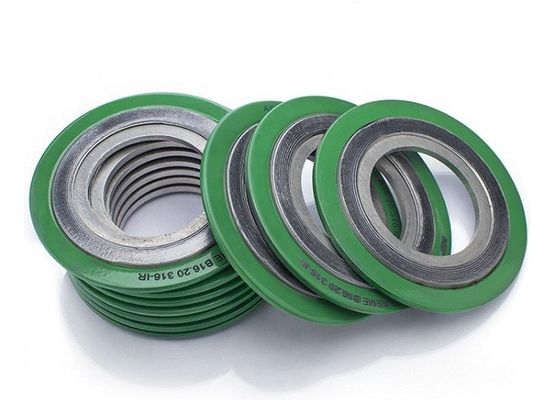

ননমেটালিক (স্টাফ, পিটিএফই, সিরামিক, মিকা গ্রাফাইট) ফিলার সহ স্টেইনলেস স্টিলের সর্পিল ক্ষত গ্যাকেটস

বেসিক টাইপ সর্পিল ক্ষত গ্যাসকেট

• প্রি-প্রেস গঠন ধাতব rugেউখেলান বেল্ট এবং নন-ধাতব বেল্ট পর্যায়ক্রমে ওভারল্যাপ, সর্পিল
ক্ষত তৈরি হয়েছে।এছাড়াও চাঙ্গা রিং যুক্ত শর্ত অনুসারে।বেসিক টাইপ সর্পিল ক্ষত গ্যাসকেট

সেন্টরুরচার

মাইn পণ্য

সর্পিল ক্ষত গ্যাসকেটস- গঠনযুক্ত তরল এবং নরম ফিলারমেটেরিয়ালগুলির বিকল্প সংমিশ্রণ দিয়ে তৈরি - দুটি ফ্ল্যাঞ্জগুলির মধ্যে সংকুচিত হয়ে এভারি কার্যকর সীল তৈরি করে A ধাতব স্ট্রিপকে কেন্দ্র করে ভি-আকৃতির মুকুটটি বসন্তের মতো কাজ করে, বিভিন্ন পরিস্থিতিতে বিভিন্ন পরিস্থিতিতে গ্যাসকেটকে আরও স্থিতিস্থাপকতা দেয়।ফিলার এবং তারের উপাদানগুলি বিভিন্ন রাসায়নিকের সামঞ্জস্যতার প্রয়োজনীয়তার সাথে সামঞ্জস্য করতে পরিবর্তন করা যেতে পারে।যদি কোনও গসকেটকে সংকোচন করার জন্য উপলব্ধ লোড সীমিত হয়, কার্যকর সীল সরবরাহের জন্য গসকেট নির্মাণ এবং মাত্রা পরিবর্তন করা যেতে পারে।

একটি সর্পিল ক্ষত গাসকেটে একটি কেন্দ্রীকরণ রিং, একটি অভ্যন্তরী রিং বা উভয়ই অন্তর্ভুক্ত থাকতে পারে।বাইরের কেন্দ্রীকরণের রিংটি সঠিকভাবে ফ্ল্যাঞ্জের মধ্যে গ্যাসকেটকে অবস্থান করে এবং একটি সংক্ষেপণ সীমাবদ্ধ হিসাবে কাজ করে, যখন অভ্যন্তরীণ রিংটি অতিরিক্ত রেডিয়াল শক্তি সরবরাহ করে।অভ্যন্তরীণ রিং এছাড়াও ক্ষয় হ্রাস এবং সীল উপাদান রক্ষা করে।

স্থিতিস্থাপকতা এবং শক্তি সর্পিল ক্ষতচিহ্নগুলি বিভিন্ন শর্ত এবং অ্যাপ্লিকেশনগুলির আওতায় একটি আদর্শ পছন্দ করে তোলে।শোধনাগার এবং রাসায়নিক প্রক্রিয়াজাতকরণ প্লান্ট জুড়ে ব্যাপকভাবে ব্যবহৃত, সর্পিল ক্ষত গ্যাসকেট বিদ্যুৎ উত্পাদন, মহাকাশ, এবং বিভিন্ন ভালভ এবং বিশেষত্ব প্রয়োগের জন্যও কার্যকর for

ASME B16.20 গসকেট স্পেসিফিকেশন আপডেট করা হয়েছে এবং একটি নতুন প্রস্তাবিত স্ট্যান্ডার্ডে পরিবর্তন করা হয়েছে।নতুন মাপদণ্ডটি গ্রাফাইটে ভরা সর্পিল ক্ষত গ্যাসকেটে অভ্যন্তরীণ রিংগুলিতে একটি ডিফল্ট অন্তর্ভুক্ত করে যদি না ক্রেতা অন্যথায় নির্দিষ্ট করে দেয়।যাইহোক, কোনও গ্রাফাইট-ভরা সর্পিল ক্ষত গাসকেট ছাড়াও একটি অভ্যন্তরীণ রিংটি ASME B16.20 স্ট্যান্ডার্ডের সাথে এবং সম্মতিতে এখনও স্ট্যাম্পযুক্ত থাকবে।

স্টাইল আরডাব্লু

2500 ক্লাস অবধি সমতল মুখ এবং উত্থাপিত মুখের ফ্ল্যাঞ্জগুলির জন্য উপযুক্ত সাধারণ গাসকেট

কেন্দ্রের রিংটি সঠিকভাবে ফ্ল্যাঞ্জের মুখের উপর গ্যাসকেটটি সনাক্ত করে, অতিরিক্ত রেডিয়াল শক্তি সরবরাহ করে এবং সংক্ষেপণ সীমাবদ্ধ হিসাবে কাজ করে

সর্পিল ঘূর্ণায়মান (সিলিং উপাদান) প্রাক-গঠিত ধাতব এবং নরম পরিপূর্ণ উপাদান নিয়ে গঠিত

দ্রষ্টব্য: উচ্চ উপলব্ধ বোল্ট লোডের কারণে, 600 বর্গের উপরে অ্যাপ্লিকেশনগুলির জন্য একটি অভ্যন্তরীণ রিং প্রস্তাবিত।স্টাইল আরডাব্লুআই দেখুন।

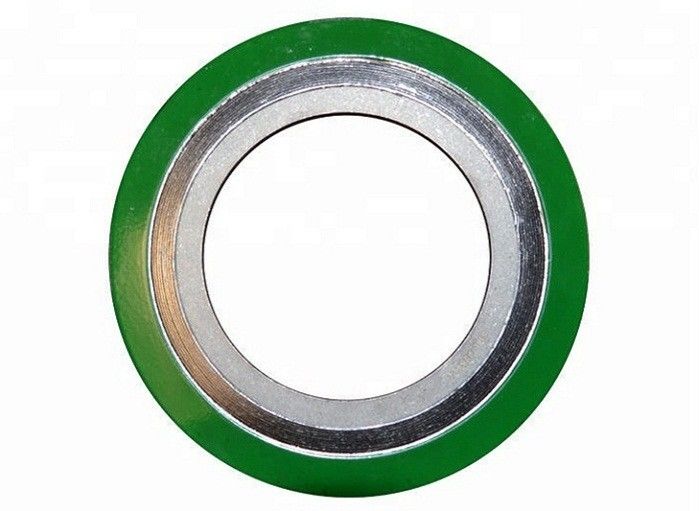

স্টাইল আরডাব্লুআই

2500 ক্লাস পর্যন্ত সমতল মুখ এবং উত্থাপিত মুখের ফ্ল্যাঞ্জগুলির জন্য উপযুক্ত

উচ্চ চাপ প্রয়োগের জন্য, পিটিএফই ফিলারগুলির সাথে ব্যবহারের জন্য এবং এএসএমই বি 16.20 দ্বারা বর্ণিত হিসাবে প্রস্তাবিত

ইনার রিং একটি সংকোচন সীমাবদ্ধ হিসাবে কাজ করে এবং প্রক্রিয়া মিডিয়া আক্রমণ থেকে সীল উপাদানগুলিকে সুরক্ষা দেয়

স্টাইল আর

জিহ্বা এবং খাঁজ, পুরুষ মহিলা, বা খাঁজ থেকে ফ্ল্যাট মুখ flanges জন্য উপযুক্ত ges

কেবলমাত্র সর্পিল ঘূর্ণায়মান, প্রিফর্মড ধাতু এবং নরম ফিলার উপাদানযুক্ত

বাতাসের অভ্যন্তরীণ এবং বাইরের ব্যাসকে আরও স্থিতিশীলতা দিতে ফিলার ছাড়াই ধাতুর বেশ কয়েকটি প্লাই দিয়ে শক্তিশালী করা হয়

দ্রষ্টব্য: অভ্যন্তরীণ রিংগুলির সাথে স্টাইল আরআই উপলব্ধ।

এমসি এবং এমসিআর গসকেট

ম্যানহোল কভার অ্যাসেমব্লিজগুলির জন্য
