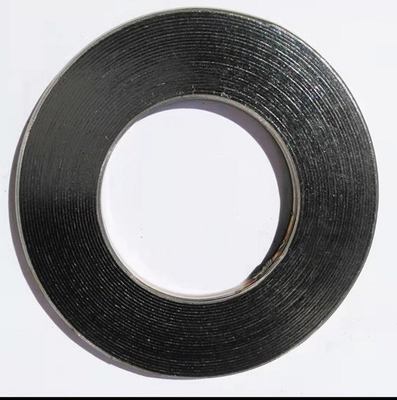

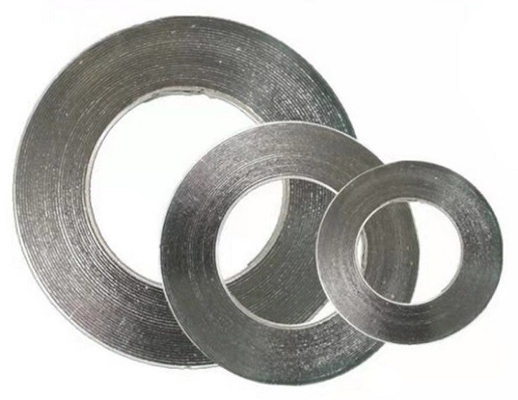

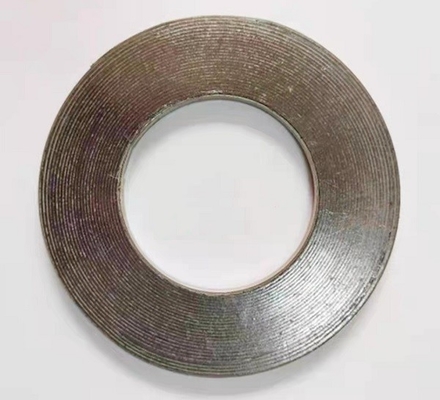

বেসিক শৈলী সর্পিল ক্ষত গ্যাসকেট V আকৃতির ধাতব পাইপ ফ্ল্যাঞ্জ গ্যাসকেট

পণ্যের বিবরণ:

উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	FLRS or OEM
সাক্ষ্যদান:	ISO9001
মডেল নম্বার:	FLRS-G015

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	1 টুকরা
প্যাকেজিং বিবরণ:	শক্ত কাগজ / পাতলা পাতলা কাঠের কেস / পাতলা পাতলা কাঠের প্যালেট
ডেলিভারি সময়:	দুই সপ্তাহ
পরিশোধের শর্ত:	টি/টি, এল/সি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল
যোগানের ক্ষমতা:	50টন/মাস

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

ফ্ল্যাঞ্জ স্ট্যান্ডার্ড:

ASME B16.5 / EN1514-2

নাম:

সর্পিল ক্ষত গোটানো পাল

গ্যাসকেটের ধরন:

আর

স্ট্যান্ডার্ড:

ASME B16.20

লক্ষণীয় করা:

বেসিক সর্পিল ক্ষত গ্রাফাইট গ্যাসকেট

স্পাইরাল পাইপ ফ্ল্যাঞ্জ গ্যাসকেট

ভি আকৃতির সর্পিল ধাতব গ্যাসকেট

বেসিক শৈলী সর্পিল ক্ষত গ্যাসকেট / গাসকেট শীট উপাদান / পাইপ ফ্ল্যাঞ্জ গ্যাসকেট

সর্পিল ক্ষত গ্যাসকেট তৈরি হয় ভি-আকৃতির ধাতব স্ট্রিপ এবং নরম নন-মেটালিক ফিলার দিয়ে গাদা করে,

সর্পিল ক্ষত গ্যাসকেট এবং তার শেষ এবং শুরু ডট ঝালাই দ্বারা সংযুক্ত.তার চমৎকার কম্প্রেশন উপর নির্ভর করে
স্থিতিস্থাপকতা, এটি খেলাধুলার জন্য উপযুক্ত যেখানে তাপমাত্রা এবং চাপের পরিবর্তন ঘন ঘন হয়।
এটি পাইপ, ভালভ, পাম্প, তাপীয় বিনিময়, ঘনীভূত টাওয়ারের স্ট্যাটিক সিলিং উপাদান হিসাবে ব্যবহার করা যেতে পারে,
সমতল গর্ত এবং ফ্ল্যাঞ্জের ম্যান হোল, ইত্যাদি। এটি পেট্রোকেমিক্যাল ক্ষেত্রে ব্যাপকভাবে প্রয়োগ করা হয়েছে,
যান্ত্রিক কারখানা, পাওয়ার স্টেশন, ধাতুবিদ্যা, জাহাজ নির্মাণ, চিকিৎসা ও ফার্মাসিউটিক্যাল অস্পষ্ট
পাওয়ার স্টেশন এবং নেভিগেশন, ইত্যাদি

ASME B16.20 প্রতি সর্পিল ক্ষত গ্যাসকেটের মাত্রা ASME B16.5 ফ্ল্যাঞ্জের জন্য উপযুক্ত

নামমাত্র পাইপ আকার (NPs)	ক্লাস 150
নামমাত্র পাইপ আকার (NPs)	ভিতরের রিং ভিতরে ব্যাস(আইডি)		ভিতরে ঘুর ব্যাস(আইডি)		বাইরে ঘুরছে ব্যাস(OD)		বাইরে গাইড রিং ব্যাস(oD)
	lnches	মিমি	lnches	মিমি	lnches	মিমি	lnches	মিমি
1/4*	-		0.50	12.7	0.88	22.2	1.75	44.5
1/2	0.56	14.20	0.75	19.10	1.25	31.80	1.88	47.60
3/4	0.81	20.60	1.00	25.40	1.56	39.70	2.25	57.20
1	1.06	26.90	1.25	31.80	1.88	47.60	2.63	56.70
1 1/4	1.50	38.10	1.88	47.60	2.38	60.30	3.00	76.20
1 1/2	1.75	44.50	2.13	54.00	2.75	69.90	৩.৩৮	85.70
2	2.19	55.60	2.75	69.90	৩.৩৮	85.70	4.13	104.80
2 1/2	2.62	66.50	3.25	82.60	3.88	98.40	4.88	123.80
3	3.19	81.00	4.00	101.60	4.75	120.70	৫.৩৮	136.50
3 1/2*	3.50	৮৮.৯০	4.50	114.30	5.25	1334.00	৬.৩৮	161.90
4	4.19	106.40	5.00	127.00	৫.৩৮	149.20	৬.৮৮	174.60
s	5.19	131.30	৬.১৩	155.60	7.00	177.80	7.75	196.90
6	৬.১৯	157.20	7.19	182.60	8.25	209.60	8.75	222.30
8	8.50	215.90	9.19	2334.00	10.38	263.50	11.00	279.40
10	10.56	268.20	11.31	287.30	12.50	317.50	13.38	339.70
12	12.50	317.50	13.38	339.70	14.75	374.70	16.13	409.60
14	13.75	349.30	14.63	371.50	16.0D	406.40	17.75	450.90
16	15.75	400.10	16.63	422.30	18.25	463.60	20.25	514.40
18	17.69	449.30	18.69	474.70	20.75	527.10	21.63	549.30
20	19.69	500.10	20.69	525.50	22.75	577.90	23.88	৬০৬.৪০
24	23.75	603.30	24.75	628.70	27.00	685.80	28.25	717.60

* ASME B16.20 এ তালিকাভুক্ত নয়

মৌলিক নির্মাণ শৈলী, অভ্যন্তরীণ এবং বাইরের ব্যাসগুলিকে ফিলার ছাড়াই বেশ কয়েকটি ধাতুর প্লাইস দিয়ে শক্তিশালী করা হয়
বৃহত্তর স্থিতিশীলতা এবং ভাল কম্প্রেশন বৈশিষ্ট্য।
জিহ্বা এবং খাঁজ বা পুরুষ এবং মহিলা বা ফ্ল্যাট ফেস ফ্ল্যাঞ্জ সমাবেশগুলির জন্য খাঁজযুক্ত।
