| ব্র্যান্ড নাম: | FLRS or OEM |
| মডেল নম্বর: | FLRS-SB02 |
| MOQ: | 100 টুকরা |
| প্যাকেজিংয়ের বিবরণ: | শক্ত কাগজ/ পাতলা পাতলা কাঠের কেস/ বোনা ব্যাগ+ পাতলা পাতলা কাঠের প্যালেট |
| অর্থ প্রদানের শর্তাবলী: | টি/টি, এল/সি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
স্ট্যান্ডার্ড DIN931 / M10 হেক্স হেড বোল্টে স্টেইনলেস স্টিল হেক্সাগন হেড বোল্টের হাফ থ্রেড
DIN931 ষড়ভুজ বোল্ট, যা বাহ্যিক ষড়ভুজ বোল্ট নামেও পরিচিত, দুটি অংশ নিয়ে গঠিত ফাস্টেনার: একটি ষড়ভুজ মাথা এবং বাহ্যিক থ্রেড সহ একটি স্ক্রু, যা সাধারণত বাদামের সাথে ব্যবহার করা হয় এবং সাধারণত গর্তের মাধ্যমে দুটি অংশের মধ্যে সংযোগ বেঁধে রাখতে ব্যবহৃত হয়।
DIN931 ষড়ভুজ বোল্টগুলি অর্ধেক থ্রেড।আংশিকভাবে থ্রেডেড এবং আংশিক বেয়ার রড।থ্রেডের মধ্যে রয়েছে মোটা এবং সূক্ষ্ম দাঁত।
অঙ্কন:
| d | পৃ | খ | গ | da | dw | ডি এস | k | e | |||||||||
| ক | খ | ক | খ | ক | খ | ক | খ | ক | খ | ||||||||
| L≤125 মিমি | মিনিট | সর্বোচ্চ | সর্বোচ্চ | মিনিট | মিনিট | মিনিট | সর্বোচ্চ | মিনিট | সর্বোচ্চ | মিনিট | মিনিট | ||||||
| M1.6 | 0.35 | 9 | 0.1 | 0.25 | 2 | 2.4 | - | 1.46 | - | 0.98 | 1.22 | - | - | ৩.০২ | - | 3.41 | - |
| M2 | 0.4 | 10 | 0.1 | 0.25 | 2.6 | 3.2 | - | 1.86 | - | 1.28 | 1.52 | - | - | 3.82 | - | 4.32 | - |
| M2.5 | 0.45 | 11 | 0.1 | 0.25 | 3.1 | 4.1 | - | 2.36 | - | 1.58 | 1.82 | - | - | 4.82 | - | 5.45 | - |
| M3 | 0.5 | 12 | 0.15 | 0.4 | 3.6 | 4.6 | - | 2.86 | - | 1.88 | 2.12 | - | - | 5.32 | - | ৬.০১ | - |
| M3.5 | 0.6 | 13 | 0.15 | 0.4 | 4.1 | 5.1 | - | ৩.৩২ | - | 2.28 | 2.52 | - | - | 5.82 | - | ৬.৫৮ | - |
| M4 | 0.7 | 14 | 0.15 | 0.4 | 4.7 | ৫.৯ | - | 3.82 | - | 2.68 | 2.92 | - | - | ৬.৭৮ | - | 7.66 | - |
| M5 | 0.8 | 16 | 0.15 | 0.5 | ৫.৭ | ৬.৯ | - | 4.82 | - | ৩.৩৫ | 3.65 | - | - | 7.78 | - | ৮.৭৯ | - |
| M6 | 1 | 18 | 0.15 | 0.5 | ৬.৮ | ৮.৯ | - | 5.82 | - | 3.85 | 4.15 | - | - | ৯.৭৮ | - | 11.05 | - |
| M7 | 1 | 20 | 0.15 | 0.5 | 7.8 | 9.6 | - | ৬.৭৮ | - | 4.65 | ৪.৯৫ | - | - | 10.73 | - | 12.12 | - |
| M8 | 1.25 | 22 | 0.15 | 0.6 | 9.2 | 11.6 | - | 7.78 | - | 5.15 | 5.45 | - | - | 12.73 | - | 14.38 | - |
| M10 | 1.5 | 26 | 0.15 | 0.6 | 11.2 | 15.6 | - | ৯.৭৮ | - | 6.22 | ৬.৫৮ | - | - | 16.73 | - | 18.9 | - |
| M12 | 1.75 | 30 | 0.15 | 0.6 | 13.7 | 17.4 | - | 11.7 | - | 7.32 | 7.68 | - | - | 18.67 | - | 21.1 | - |
| M14 | 2 | 34 | 0.15 | 0.6 | 15.7 | 20.5 | - | 13.7 | - | ৮.৬২ | ৮.৯৮ | - | - | 21.67 | - | 24.49 | - |
| M16 | 2 | 38 | 0.2 | 0.8 | 17.7 | 22.5 | 22 | 15.7 | 15.6 | ৯.৮২ | 10.2 | ৯.৭১ | 10.3 | 23.67 | 23.16 | 26.75 | 26.17 |
| M18 | 2.5 | 42 | 0.2 | 0.8 | 20.2 | 25.3 | 24.8 | 17.7 | 17.6 | 11.3 | 11.7 | 11.2 | 11.9 | 26.67 | 26.16 | 30.14 | 29.56 |
| M20 | 2.5 | 46 | 0.2 | 0.8 | 22.4 | 28.2 | 27.7 | 19.7 | 19.5 | 12.3 | 12.7 | 12.2 | 12.9 | 29.67 | 29.16 | ৩৩.৫৩ | 32.95 |
| M22 | 2.5 | 50 | 0.2 | 0.8 | 24.4 | 30 | 29.5 | 21.7 | 21.5 | 13.8 | 14.2 | 13.7 | 14.4 | 31.61 | 31 | 35.72 | ৩৫.০৩ |
| M24 | 3 | 54 | 0.2 | 0.8 | 26.4 | 33.6 | ৩৩.২ | 23.7 | 23.5 | 14.8 | 15.2 | 14.7 | 15.4 | 35.38 | 35 | ৩৯.৯৮ | 39.55 |
| M27 | 3 | 60 | 0.2 | 0.8 | 30.4 | - | 38 | 26.5 | - | - | 16.7 | 17.4 | - | 40 | - | 45.2 | |
| M30 | 3.5 | 66 | 0.2 | 0.8 | 33.4 | - | 42.7 | 29.5 | - | - | 18.3 | 19.1 | - | 45 | - | 50.85 | |
| M33 | 3.5 | 72 | 0.2 | 0.8 | 36.4 | - | 46.6 | 32.4 | - | - | 20.6 | 21.4 | - | 49 | - | 55.37 | |
| M36 | 4 | 78 | 0.2 | 0.8 | ৩৯.৪ | - | 51.1 | 35.4 | - | - | 22.1 | 22.9 | - | 53.8 | - | 60.79 | |
| এম৩৯ | 4 | 84 | 0.3 | 1 | 42.4 | - | 55.9 | 38.4 | - | - | 24.6 | 25.4 | - | 58.8 | - | ৬৬.৪৪ | |
DIN931 হেক্সাগোনাল বোল্টের মার্কিং পদ্ধতি:
DIN931 বাহ্যিক ষড়ভুজ বোল্ট চিহ্নিত করার উদাহরণ।
থ্রেড সাইজ d=M12, নামমাত্র দৈর্ঘ্য L=80, কর্মক্ষমতা গ্রেড A4-80 এবং প্রোডাক্ট গ্রেড A সহ ষড়ভুজ হেড বোল্টগুলি চিহ্নিত করা হয়েছে
SUS316 হেক্সাগন বোল্ট DIN931-M12*80-A

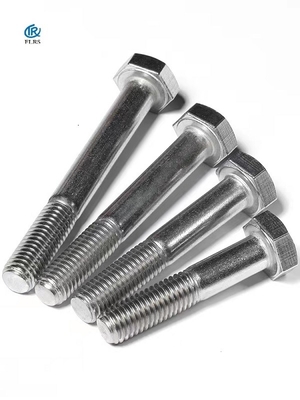

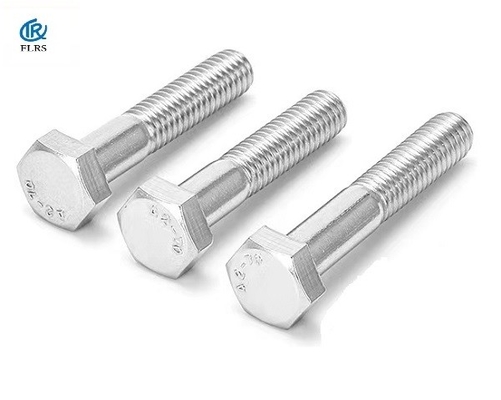

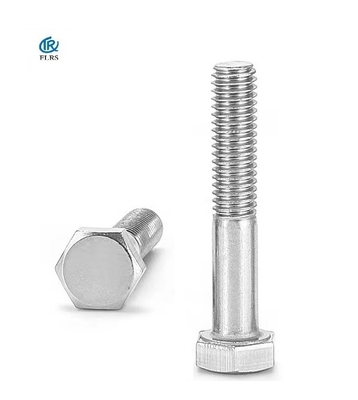

পণ্যের ছবি:
আবেদন:
হেক্সাগোনাল বল্ট সংযোগ, সাধারণ সমাবেশ, সহজে বিচ্ছিন্নকরণ, উচ্চ দক্ষতা এবং ব্যাপক প্রয়োগ, প্রধানত বিভিন্ন যান্ত্রিক সরঞ্জাম, ইলেকট্রনিক পণ্য, যোগাযোগ সরঞ্জাম, আসবাবপত্র সরঞ্জাম, নির্মাণ শিল্প এবং উত্পাদন, ইনস্টলেশন, রক্ষণাবেক্ষণ ইত্যাদির অন্যান্য শিল্পে ব্যবহৃত হয়।
|
|
