| ব্র্যান্ড নাম: | FLRS or OEM |
| মডেল নম্বর: | FLRS-G025 |
| MOQ: | 5 সেট |
| প্যাকেজিংয়ের বিবরণ: | শক্ত কাগজ / পাতলা পাতলা কাঠের কেস / পাতলা পাতলা কাঠের প্যালেট |
| অর্থ প্রদানের শর্তাবলী: | টি/টি, এল/সি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |

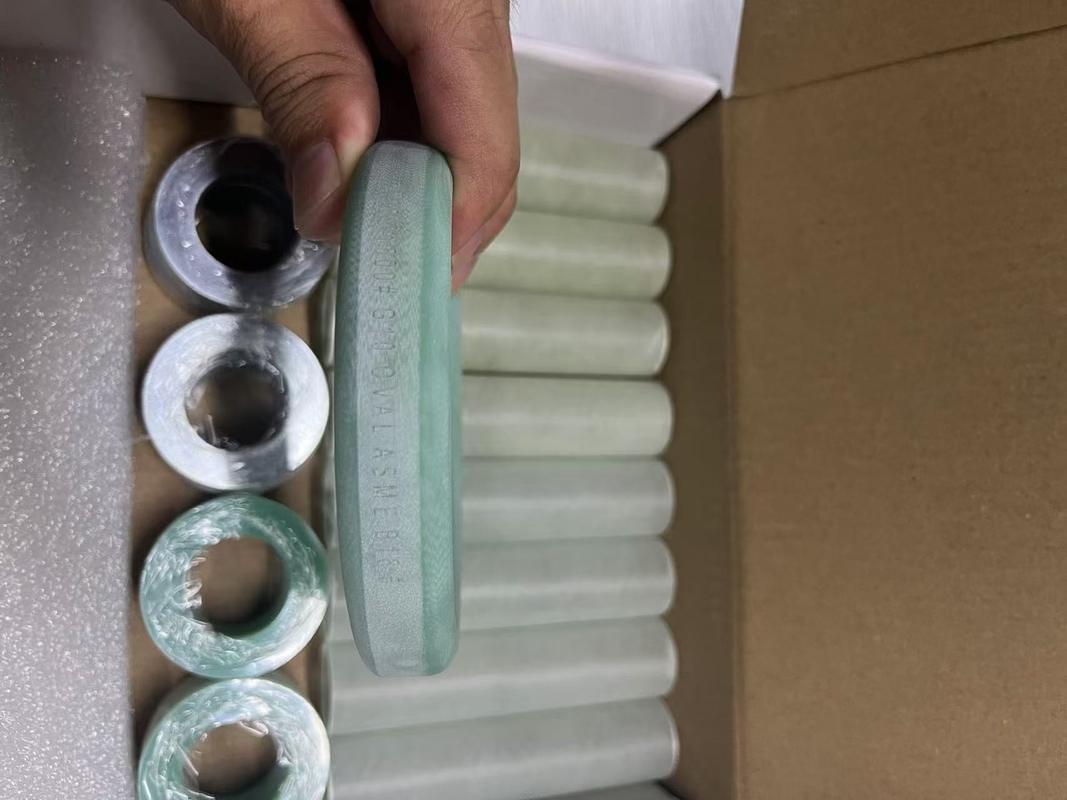

ASME B16.5 RTJ ফ্ল্যাঞ্জ উচ্চ চাপ ক্লাস 900/1500 এর জন্য ফ্ল্যাঞ্জ আইসোলেশন কিট টাইপ D
টাইপ ডি ফ্ল্যাঞ্জ আইসোলেশন কিটগুলি বিশেষভাবে রিং গ্রুভের মধ্যে স্থাপন করা RTJ টাইপের ফ্ল্যাঞ্জগুলির জন্য তৈরি করা হয়। একটি ফ্ল্যাঞ্জ বিচ্ছিন্নতা কিট স্ট্যাটিক স্ট্রিম থেকে ক্ষয় থেকে একটি ফ্ল্যাঞ্জযুক্ত জয়েন্টকে রক্ষা করে (ফ্ল্যাঞ্জ, স্টাড বোল্ট এবং গ্যাসেটগুলির মধ্যে ধাতব থেকে ধাতব যোগাযোগ রোধ করে) ।একটি ফ্ল্যাঞ্জ আইসোলেশন কিট একটি বিশেষ গ্যাসেট ((টাইপ এফ) নিয়ে গঠিত, E, D, O), প্রতিটি বাদামের জন্য একটি বিশেষ ওয়াশার, প্রতিটি বোল্টের জন্য একটি পূর্ণ দৈর্ঘ্যের নিরোধক হাতা এবং প্রতিটি বাদামের জন্য ঘন প্লাস্টিকের স্টিলের ওয়াশার।এই উপাদানগুলি যথাযথ রাসায়নিক স্থিতিশীলতার সাথে বিশেষ উপকরণ দিয়ে তৈরি করা হয়, নিম্ন জল শোষণ এবং dielectric বৈশিষ্ট্য।
| পয়েন্ট | আইসোলেশন উপাদান | আইসোলেশন গ্যাসেটের উপাদান | সর্বোচ্চ তাপমাত্রা. | আইসোলেশন প্রতিরোধ ((Ω) | ||
| স্লিভ | ওয়াশিং মেশিন | চাপ শ্রেণি (লব) | ||||
| সাধারণ | পিটিএফই সলিড গ্যাসকেট | -১০০ ₹১০০ | ২.০ x ১০ এর বেশি13 | |||
| 150 | ||||||
| শক্তিশালী পিটিএফই গ্যাসকেট | -২০০। | 1.৩ x ১০11 | ||||
| 300 | ||||||
| নিওপ্রেনের মুখোমুখি ফেনোলিক গ্যাসকেট | -৩০ ₹ ১২০ | রাবার | সিআর ১.৬ x ১০7 | |||
| পিটিএফই | 150 | |||||
| ইপোক্সি | ইপোক্সি | গ্লাস রিইনফোর্সড ইপোক্সি প্লেট গ্যাসকেট রবার ও-রিং সহ | -৪০১৫০ | ইপিডিএম ২.০ এক্স ১০13 | ||
| ফেনোলিক | ফেনোলিক | 600 | ||||
| রাবার ও-রিং সহ শক্তিশালী ফেনোলিক প্লেট গ্যাসকেট | -৪০১৫০ | ভিটন ৯.৭ এক্স ১০9 | ||||
| 600 | ||||||
| রাবার ও-রিং সহ শক্তিশালী ফেনোলিক প্লেট গ্যাসকেট | -৬০ ₹১৫০ | এনবিআর ১.৩ এক্স ১০11 | ||||
| 600 | ||||||
| উচ্চ চাপ | মাইকা | মাইকা | রবার ও-রিং সহ ইপোক্সি মুখযুক্ত ধাতব প্লেট | 150 | - | |
| পিটিএফই | ইপোক্সি | 1500 | ||||
| ইপোক্সি | ফেনোলিক | পিটিএফই সিল সহ ইপোক্সি লেপযুক্ত ধাতব প্লেট | 150 | ২.০ x ১০ এর বেশি13 | ||
| ফেনোলিক | 2500 | |||||
| উচ্চ তাপমাত্রা ও চাপ | মাইকা | মাইকা | স্টারপিট সহ ক্যাম্পপ্রোফাইল গ্যাসকেট | 1000 | 9.9 x 1010 | |
বিস্তারিত:
ফ্ল্যাঞ্জ আইসোলেশন কিটগুলির উদ্দেশ্য হল (ইলেক্ট্রোলাইটিক) ক্ষয় প্রতিরোধ করাফ্ল্যাঞ্জএবং ফ্ল্যাঞ্জযুক্ত জয়েন্টগুলি যা পাইপিং সিস্টেমে উপস্থিত স্ট্যাটিক স্রোতগুলি প্ররোচিত করতে পারে।
গ্যাসকেট বিচ্ছিন্নতা কিটটিতে একটি বিশেষ গ্যাসকেট, সমস্ত স্টাড বোল্ট এবং বাদামের জন্য বিচ্ছিন্নতা স্লিভ এবং বিশেষ ওয়াশার রয়েছে।এই উপাদানগুলি যথাযথ রাসায়নিক স্থিতিশীলতার সাথে বিশেষ উপকরণ দিয়ে তৈরি করা হয়, নিম্ন জল শোষণ, এবং dielectric বৈশিষ্ট্য।
গ্যাসকেট প্রকারঃ
টাইপ ই (ফুল ফেস গ্যাসকেট) এই গ্যাসকেট কিট উভয় ফ্ল্যাঞ্জ মুখের সম্পূর্ণ সুরক্ষা প্রদান করে।
এই বৈশিষ্ট্যটি সম্পূর্ণ ক্যাথোডিক বিচ্ছিন্নতা নিশ্চিত করার জন্য ফ্ল্যাঞ্জের মুখের মধ্যে বিদেশী পদার্থের সংগ্রহকে প্রতিরোধ করবে।
টাইপ এফ (কাঁচা মুখের গ্যাসকেট)
এই গ্যাসকেট শুধুমাত্র flanges এর উত্থাপিত মুখ পৃষ্ঠ মাপসই করতে নির্মিত হয়। গ্যাসকেট বাইরের ব্যাসার্ধ সামান্য কম হতে ডিজাইন করা হয়
এটি বোল্ট বৃত্তের অভ্যন্তরীণ ব্যাসার্ধের চেয়ে কম। এটি বিদেশী উপাদান থেকে "শর্ট আউট" প্রতিরোধ করার জন্য flanges আবৃত করা সুপারিশ করা হয়
ফ্ল্যাঞ্জ।
টাইপ RJ(রিং টাইপ জয়েন্ট গ্যাসকেট)
|
